Behuizing & aankleding
Het derde bouwpakket maakt de loc compleet: de cabine en behuizing met opschrift "99 5603", en de aankleding met lampen, domen, bel, fluit en sierdelen.

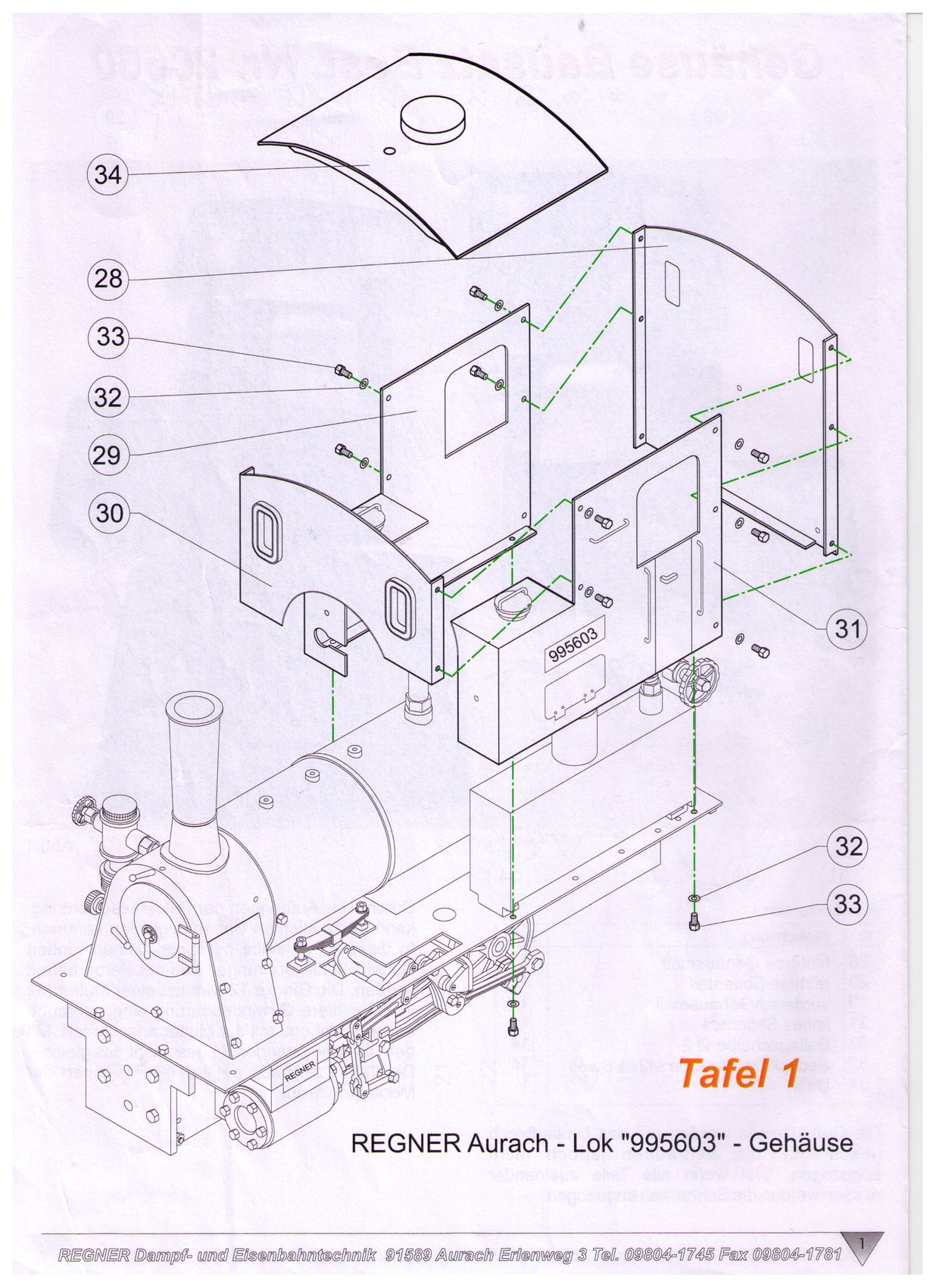

De cabine & behuizing
| Nr. | Benaming | Aantal |
|---|---|---|
| 28 | Achterste behuizingsdeel | 1 |
| 29 | Rechter zijdeel | 1 |
| 30 | Voorste behuizingsdeel | 1 |
| 31 | Linker zijdeel | 1 |
| 32 | Onderlegring Ø2 | 14 |
| 33 | Zeskantschroef M2×4 (SW3) | 14 |
| 34 | Dak | 1 |

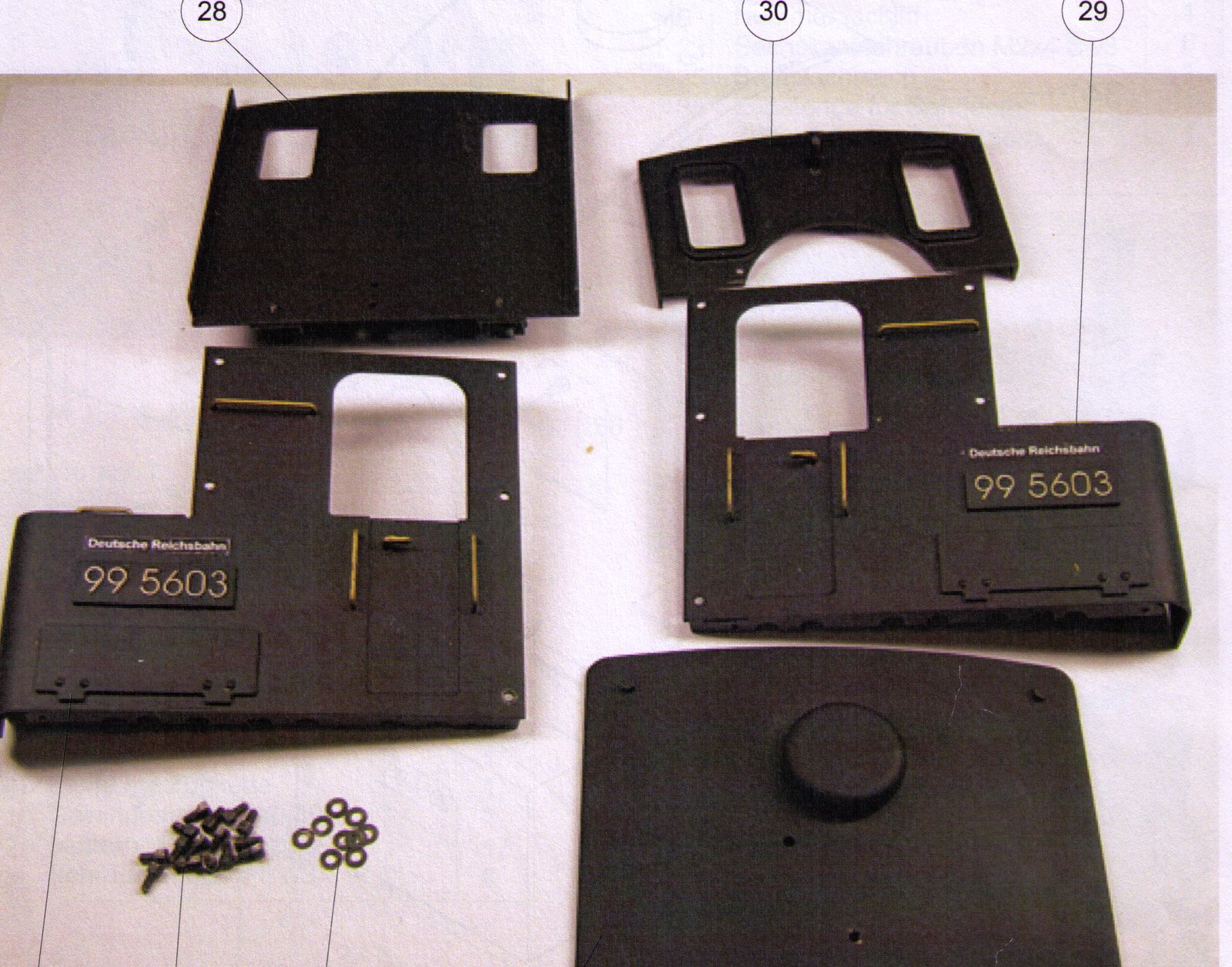

Schroef de behuizingsdelen op de loopplaat, maar draai de schroeven nog niet aan. Pas wanneer alle delen netjes op elkaar passen, draai je de schroeven vast.
Door de poedercoating kunnen kleine onnauwkeurigheden ontstaan. Maak in dat geval de boringen vrij van verf met een kleine ronde naaldvijl. De bel 12 schroef je met een M2-moer in de middelste draadboring, lijn je uit en borg je met de moer; met de draadstangen 21 doe je hetzelfde.
Aankleding

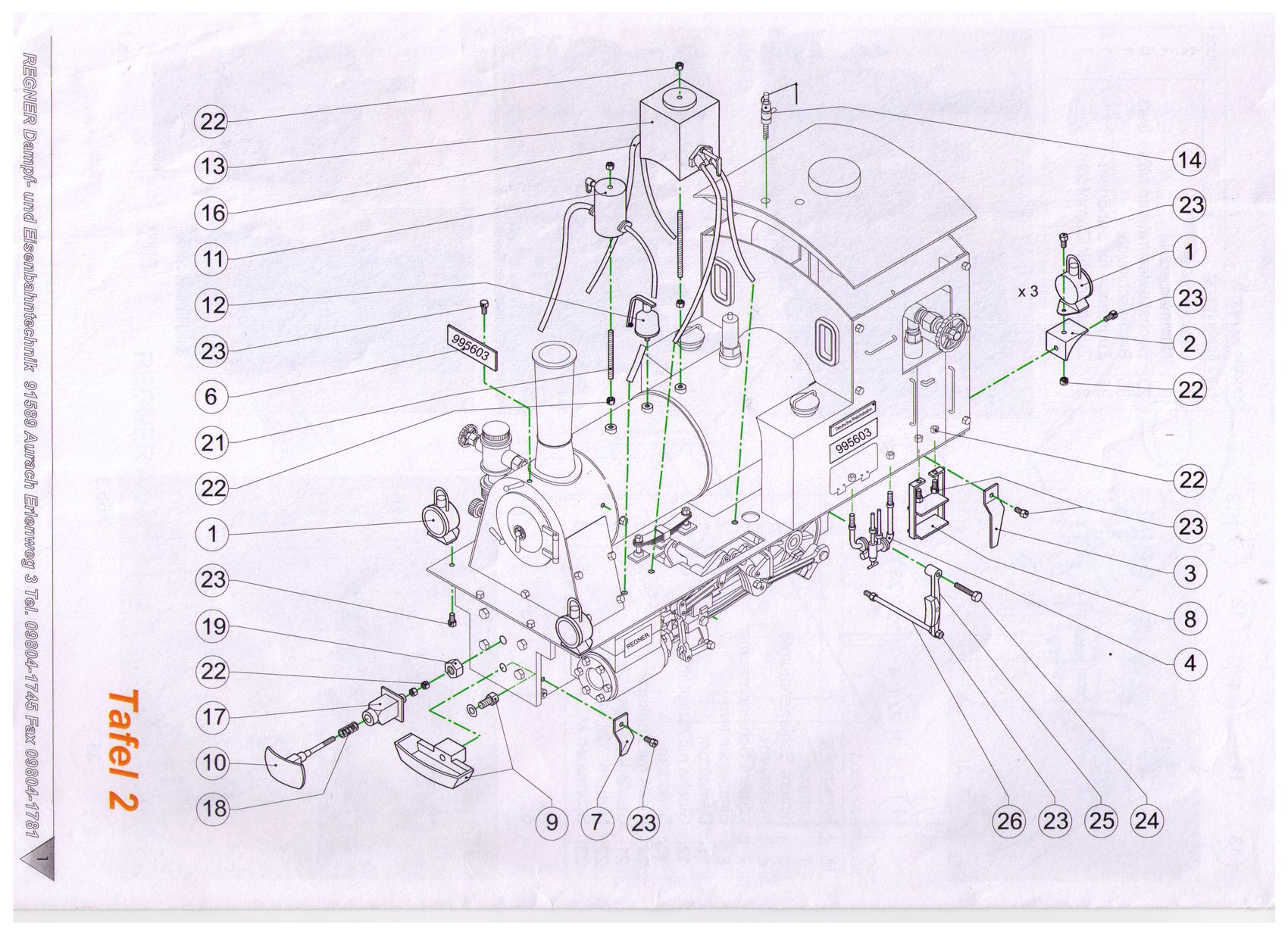

De aanbouwdelen geven de loc haar karakter: lampen, stoomdom, zanddom, bel, fluit, railruimers en opstapladders. Tafel 2 toont nauwkeurig waar elk deel komt.
| Nr. | Benaming | Aant. |
|---|---|---|
| 1 | Lampen | 4 |
| 3 | Railruimers achter | 2 |
| 4 | Injectoren | 2 |
| 7 | Railruimers voor | 2 |
| 8 | Opstapladders | 2 |
| 11 | Stoomdom | 1 |
| 12 | Bel met buitenhamer | 1 |
| 13 | Zanddom | 1 |
| 14 | Fluit met trekketting | 1 |
| 21 | Draadstang M2×30 | 2 |
| Nr. | Benaming | Aant. |
|---|---|---|
| 2 | Lamphouder | 2 |
| 6 | Nummerplaat | 1 |
| 23 | Zeskantschroef M2×4 (SW3) | 6 |
| 35 | Remslang | 1 |
| 36 | Trekstang voor zanddom | 1 |
| 37 | Trekstang voor stoomdom | 1 |
De afgewerkte locomotief
En dan is ze klaar — de Vulkan 99 5603 in volle glorie:
Hiermee is de bouw compleet. Leg je eigen bouwvoortgang vast in het fotoalbum — van het eerste onderdeel tot de eerste rit onder stoom.
Vertaald van scanpagina's 34 t/m 37. Bekijk de originelen →
