Hoofdstuk 05 · Bouwpakket "A"

RC-functies

Wil je de loc op afstand bedienen, dan worden er servo's ingebouwd voor ontwateren, omsturen en ontkoppelen. In de handleiding is een Hitec HS-82 MG-servo als voorbeeld gebruikt.

Algemeen principe

Elke servo krijgt in een geschikt gat van de servo-arm een draai-element (Drehelement): je snijdt een M2-draad in de arm en draait het draai-element erin. Daarmee koppel je de servostang scharnierend aan het mechaniek. Zet de servo met de zender op middenstand, breng ook het mechaniek in middenstand en verbind ze pas dan — daarna fijn afstellen met de zender.

Ontwateren (servo)

Verbind de ontwateringshefbomen 20 beweegbaar met de ontwateringsstang 78 via de scharnierschroeven 33. Schroef de omkeerhefboom 76 met bundschroef 77 op het hoeklager 38, zó dat de korte arm onder de ontwateringsstang ligt; draai schroefbout 33 in de korte arm. Schroef in de lange arm (dwars op het frame) een draai-element en draai dat daarna twee slagen terug.

Bevestig onder de twee voorste dwarsbalken een servo. Snijd in een gat van de servo-arm draad, zet er een draai-element in, centreer alles en verbind met de servostang. (Abb.29/30)

Onderdelenlijst bij Abb.28 — ontwateren
Nr.	Benaming	Aantal
45	Inbusschroef M2×3	2
48	Scharnierbout	1
74	Servostang Ø2×60	1
75	Draai-element	2
76	Omkeerhefboom	1
77	Bundschroef M2 Ø3 mm (SW4)	1
78	Ontwateringsstang	1
33	Scharnierschroef M2 Ø2,6 (SW3)	2
5*	Zeskantschroef M2×7 (SW4) — *voor bevestiging servo's	8

Omsturen (servo)

Schroef links, op de twee achterste dwarsbalken, van bovenaf een tweede servo. Snijd een M2-draad in de servo-arm en zet er een draai-element in. Voorzie de omkeerstang 80 aan de draadzijde van een vorkkop 83 en borg met de moer.

Vóór en ná het draai-element komt een drukveer, elk afgesteld met een stelbus 81. De veren beschermen servomotor en tandwielkast; met de stelbussen stel je de middenstand in en door de veer voor te spannen wordt de stelkracht overgebracht. (Abb.32/33)

Onderdelenlijst bij Abb.31 — omsturen
Nr.	Benaming	Aantal
14	Moer M2 (SW3)	1
37	Inbusschroef M3×3	2
48	Scharnierbout M2×6	1
75	Draai-element	1
80	Omkeerstang	1
81	Stelbus	2
82	Drukveer Ø3,5×10	2
83	Vorkkop M2	1

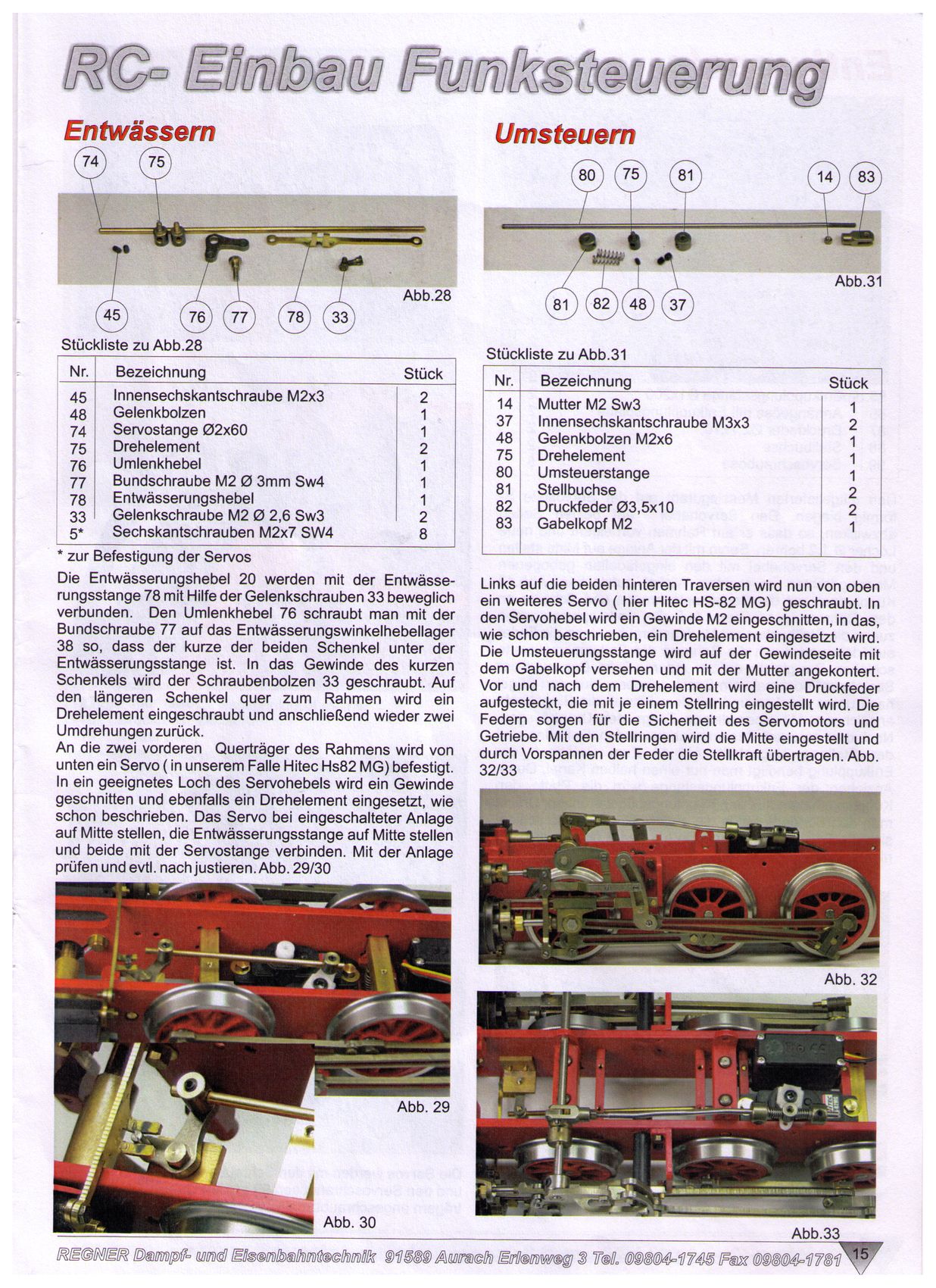

RC-inbouw ontwateren en omsturen — Scan 15Originele pagina met de servo-inbouw voor ontwateren (links) en omsturen (rechts).

Ontkoppelen (servo)

Buig de meegeleverde messingdraad aan de servozijde S-vormig. De koppeling heeft een beweegbaar koppeloog met ontkoppelplaat 86; via de ontkoppelstang 85 en de servo wordt de plaat opgetild om te ontkoppelen, waarna een drukveer 87 alles terugzet. De stelbussen 88 stellen het geheel af.

Onderdelenlijst bij Abb.34 — ontkoppelen
Nr.	Benaming	Aantal
23	Stelschroef (madenschroef) M2×2	2
54	Zeskantschroef M3×7 (SW4)	2
55	Onderlegring Ø3 mm	2
85	Ontkoppelstang Ø1×200	2
86	Koppeloog met ontkoppelplaat	2
87	Drukveer Ø2,7×10	2
88	Stelbus	2
99	Servoschroefoog	8

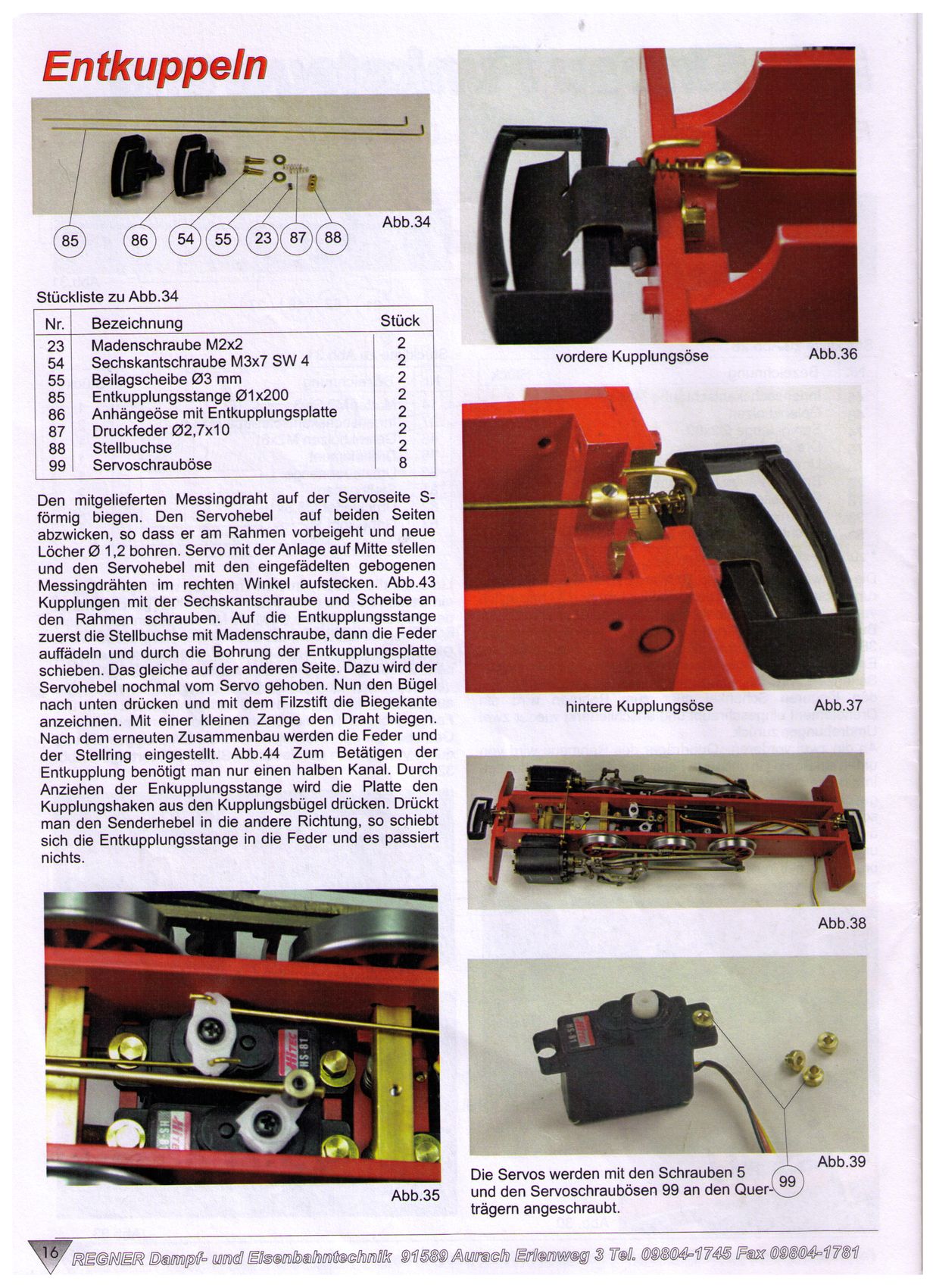

Ontkoppelmechanisme — Scan 16De koppeling met ontkoppelplaat en servo-aansturing.

Niet inbegrepen

De radiografische afstandsbediening zelf zit niet in het bouwpakket — die vraag je apart aan bij Regner. De getoonde servo (Hitec HS-82 MG) is een voorbeeld.

Bron

Vertaald van scanpagina's 15 en 16. Bekijk de originelen →
