Ketel & armaturen
Het tweede bouwpakket: de messing ketel met rookkamer en schoorsteen, het waterpeilglas, de armaturen (regelaar, veiligheidsklep), de loopplaat, het gassysteem en de servo voor de stoomkraan.

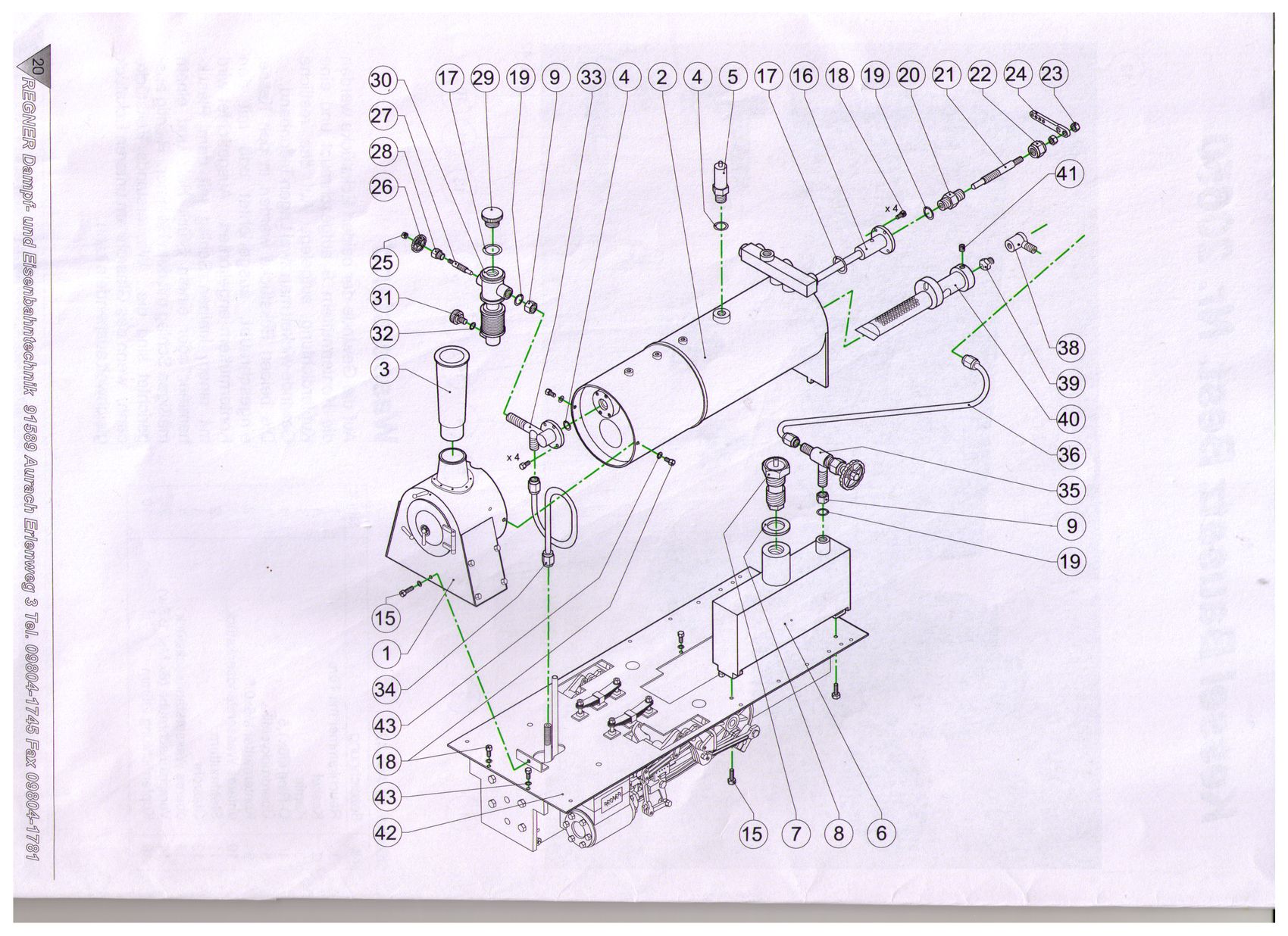

De ketel

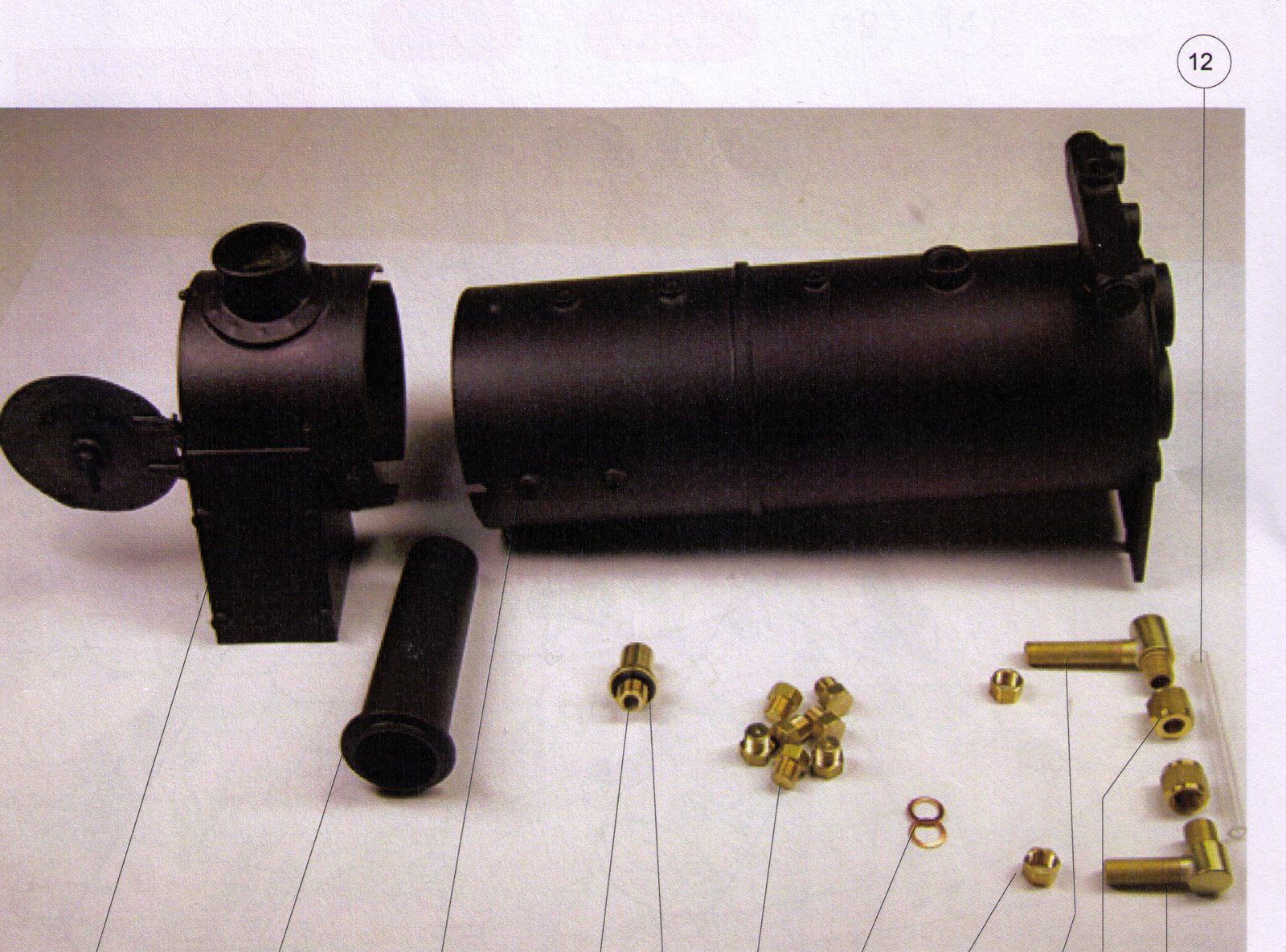

| Nr. | Benaming | Aantal |
|---|---|---|
| 1 | Rookkamer met deur | 1 |
| 2 | Ketel | 1 |
| 3 | Schoorsteen | 1 |
| 4 | O-ring Ø6×1,5 | 1 |
| 5 | Overdrukventiel (veiligheidsklep) | 1 |
| 9 | Contramoer M5×0,5 | 2 |
| 10 | Onderste waterpeil-hoekstuk | 1 |
| 11 | Pakkingmoeren | 2 |
| 12 | Glasbuis | 1 |
| 13 | Bovenste waterpeil-hoekstuk | 1 |
| 14 | Sluitschroef (6× messing / 1× staal) | 7 |
| 19 | Koperen pakking Ø5 mm | 10 |
Waterpeilglas
Schroef op de draad van beide hoekstukken de contramoeren 9 en leg een koperen pakking aan. Wikkel twee lagen teflonband op de rest van de draad. Schroef beide hoekstukken in de ketel, richt ze uit en borg met de contramoeren.
Uitrichten doe je met een klein tikje met een plastic hamer of een stukje hout en een matige hamerslag. De hoekstukken staan goed wanneer de glasbuis aan het onderste hoekstuk gelijkmatig kan uitpendelen — dus precies recht hangt.
Armaturen

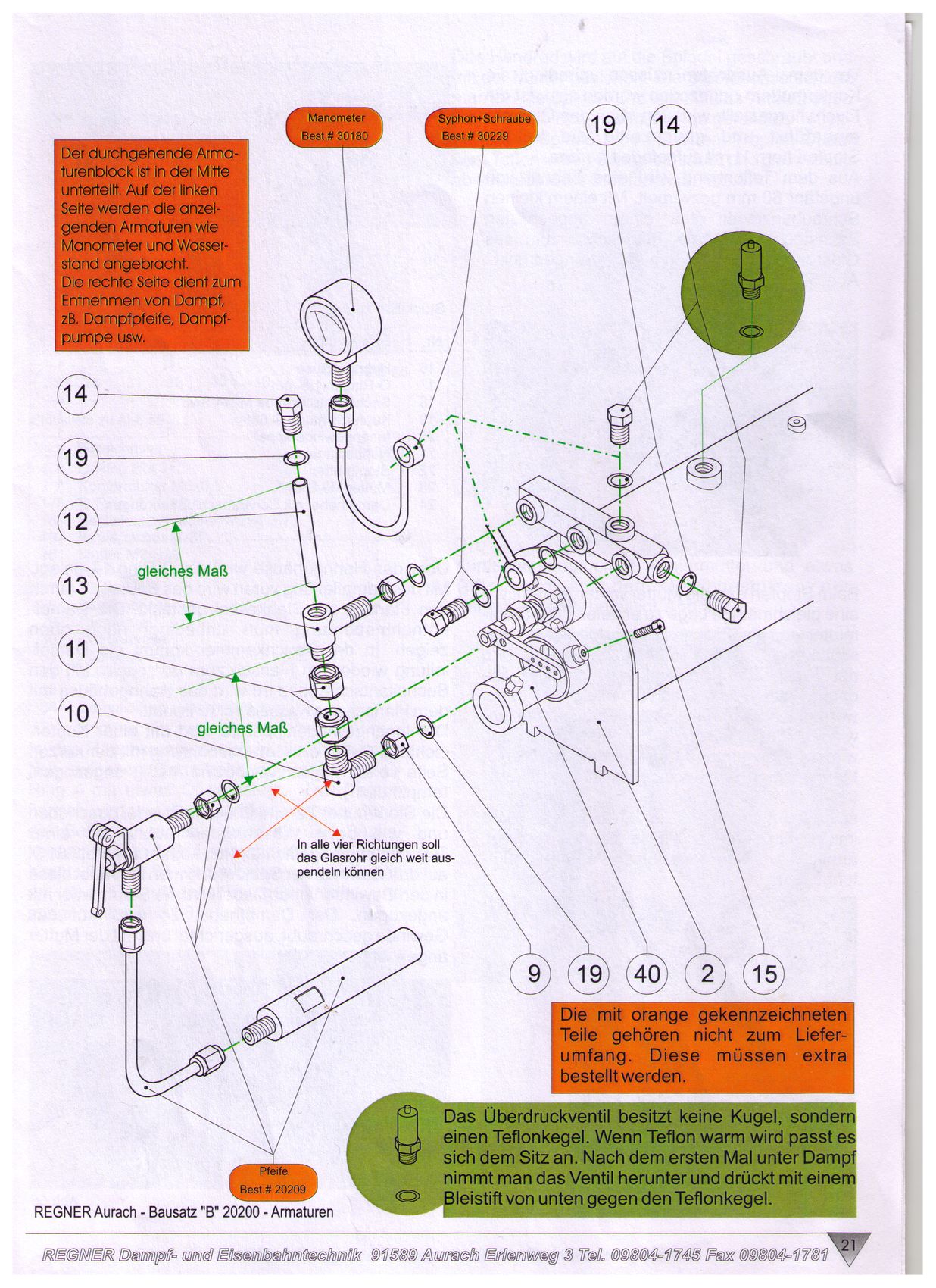

De armaturen zijn de regelaar (handwiel), de stoomkraan en de veiligheidsklep. Hieronder de twee belangrijkste deellijsten.
| Nr. | Benaming |
|---|---|
| 4 | O-ring Ø4×1 |
| 9 | Contramoer M5×0,5 |
| 17 | O-ring Ø8×1,7 |
| 18 | Zeskantschroef M2×4 (SW3) |
| 19 | Koperen pakking Ø5 |
| 25 | Moer M2 (SW3) |
| 26 | Handwiel |
| 27 | Spindel |
| Nr. | Benaming |
|---|---|
| 16 | Kraanhuis |
| 17 | O-ring 8×1,5 |
| 20 | Binnendraadnippel |
| 21 | Kraanspindel |
| 22 | Pakkingmoer |
| 23 | Moer M3 (SW4) |
| 24 | Stoomhefboom met servoboring |
Het overdrukventiel heeft geen kogel maar een teflonkegel. Als teflon warm wordt past het zich aan de zitting aan. Neem na de eerste keer onder stoom de klep eraf en druk met een potlood van onderaf even tegen de teflonkegel zodat hij goed afdicht.
Onderdelen die in de originele tekening oranje zijn gemarkeerd (o.a. de manometer) horen niet bij de levering en moeten apart besteld worden.
Loopplaat & ketel plaatsen
- Schroef de loopplaat 42 met de zeskantschroeven 50 (uit zakje 63) op het onderstel.
- Plaats de ketel zó dat de twee neuzen in de uitfrezing van de loopplaat vastklikken. Lukt dat niet, vijl dan wat verf van de neuzen.
- Verbind aan de rookkamerzijde de stoomleiding met het toevoer-hoekstuk van het onderstel.
Gas & brander
Schroef het gasvulventiel met pakking in de gastank. De gaskraan mag liggend of staand worden ingebouwd. Breng op de draad een contramoer en koperen pakking aan en wikkel er twee lagen teflonband omheen.
| Nr. | Benaming | Aantal |
|---|---|---|
| 6 | Gastank | 1 |
| 7 | Gasvulventiel | 1 |
| 8 | Pakking voor vulventiel | 1 |
| 9 | Contramoer M5×0,5 | 1 |
| 19 | Koperen pakking Ø5 | 1 |
| 35 | Gaskraan | 1 |
| 36 | Gasleiding | 1 |
| 37 | Zeskantschroef M2×7 (SW3) | 1 |
| 38 | Sproeierstok (Düsenstock) | 1 |
| 39 | Sproeier (Düse) 0,2 | 1 |
| 40 | Brander | 1 |
| 41 | Zeskantschroef M3×4 (SW4) | 1 |
| 42 | Loopplaat | 1 |
| 43 | Onderlegring Ø2 | 4 |
| 18 | Zeskantschroef M2×4 (SW3, zwart) | 4 |
Vul de ketel tot 2/3 met water en de gastank met de vuladapter (druk met een schroevendraaier of duimnagel op de vulstift — bij vol komt er vloeibaar gas uit). Vult de tank moeizaam, schroef dan het vulventiel eruit, demonteer het, smeer de afdichtringen met heetstoomolie en zet het weer in elkaar; draai de zeskant onderaan alleen handvast.
Water erin, gas in de tank, olie in de oliepot → open de gaskraan licht en ontsteek de brander bij de schoorsteen. Het vuur slaat terug naar de brander. Via de rookkamerdeur kun je het vuur controleren. Zie verder hoofdstuk Bediening.
Servo voor de stoomkraan
Schroef de servohouder 55 met schroeven 18 en ringen 43 op de cabineplaat rechts van de ketel; de voet wijst in de rijrichting. Schroef de servo (bv. Hitec HS-82) erin met schroeven 58 en ringen 62.
Bevestig de servoverlenging op de servo-arm. Schroef een draai-element op de hefbomen tot op twee slagen. Sluit de stoomkraan en borg de hefboom op de stand "4–5 uur". Zet de servo via de RC op "7 uur". Verbind beide draai-elementen met stang 61 en borg met schroeven 60. Optimaliseer de afstelling met de zender ingeschakeld.
| Nr. | Benaming | Aantal |
|---|---|---|
| 18 | Zeskantschroef M2×4 (SW3) | 4 |
| 43 | Onderlegring Ø2 | 2 |
| 55 | Servohouder | 1 |
| 56 | Zeskantschroef M1,4×4 | 2 |
| 57 | Servo-verlenghefboom | 1 |
| 58 | Zeskantschroef M3×7 (SW4) | 2 |
| 59 | Draai-element | 2 |
| 60 | Inbusschroef M2×3 | 2 |
| 61 | Servostang Ø1,5×55 | 1 |
| 62 | Onderlegring Ø3 | 2 |
Voor het bedienen van de fluitkraan wordt een horizontale servohouder (bestelnr. 80103) met een Nano-S-servo gemonteerd in de twee voorziene draadgaten.
